热电材料

样本

两套热压Bi₂Te₃，p型和n型。直径 12 毫米，厚度约 3.5 毫米。

方法

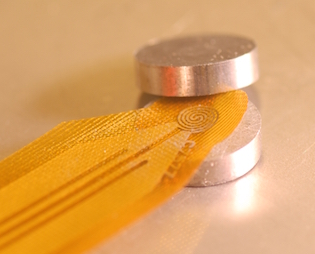

室温下的基本测试。选择 Kapton 传感器 7577 以匹配样本量。2 mm 传感器半径允许 4 mm 径向探测深度和 3.5 mm 轴向探测深度，因此厚度限制了可用的探测深度。样品表面经过轻微打磨，以确保光滑的界面和良好的热接触。传感器居中并牢固地夹在样品两半之间。

测试

对每组样品进行一次初始测试，测量时间为 4 秒，加热功率为 50 mW。所述加热功率证实，对于 p 型和 n 型样品，最终温度升高接近 3 K。n 型样品的测量时间缩短至 3 秒，以将探测深度保持在样品边界内。

锐利测试如下表进行，重复测试之间间隔 15 分钟：

样本	测量 时间	加热 功率	传感器	测量次数
P型	4 秒	50 毫瓦	7577	6
N型	3 秒	50 毫瓦	7577	6

结果

计算后获得的最终结果（第 40-180 点），如下表所示：

样本	导热系数 [W/m/K]	标准差 [W/m/K]	热扩散率 [mm²/s]	标准偏差 [mm²/s]	体积温 [MJ/m³K]	标准差 [MJ/m³K]
P型	0.833	0.0009	0.732	0.0046	1.137	0.0077
N型	0.952	0.0022	0.982	0.0143	0.969	0.0146

与 p 型样品相比，n 型 Bi₂Te₃ 显示出显着更高的导热系数。p型试样的体积比热略低于理论值（1.187 MJ/m³K），而n型试样的体积比热则降低得更多。这可能是由于 n 型样品中密度较低或各向异性较大。
